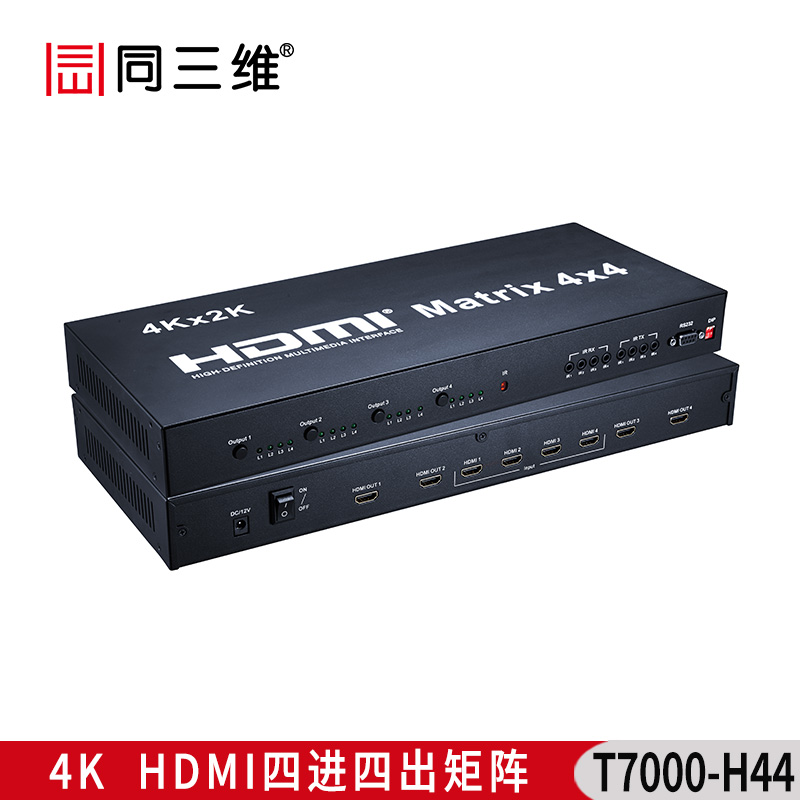

同三维T7000-H44 4K HDMI四进四出矩阵
这款 4K 4×4 HDMI高清矩阵 它允许任何来源(蓝光播放器,高清DVD播放器、卫星接收机、游戏系统等)输出到4个不同的TV上,源是HDCP或不带HDCP。支持额外的红外接收器扩展,RS232 远程控制。
4x4 HDMI矩阵 对输入的信号做重整和放大,通过HDMI线缆做无损传输。本HDMI矩阵提供解决方案应用于数字高清晰度电视节目的娱乐中心、零售和网站,高清晰度电视,机顶盒,DVD和投影机厂,噪声,空间和安全问题,数据中心控制、信息分布、会议房间介绍,学校和企业培训环境。
1.产品特点:
● 支持HDMI1.4和HDCP1.4
● 支持3D
● 支持 4Kx2K,1080p, 1080i, 720p 和其他标准分辨率格式,双绞线延长,最大1080P 100M,4K ,70M)
● 支持 DTS-HD/Dolby-trueHD/LPCM/DTS/DOLBY-AC3/DSD等音频格式
● 可以通过IR矩阵延长控制信源或TV
● 支持RS232控制和RS232软件升级
● 4个输出口可以显示同一或不同信源的超高清视频
2.物理接口示意图
2.1矩阵前端面板如图2:
①: 输出选择按键
②: 每一个输出选择的输入指示灯
③: 矩阵IR控制接收端
④: IR矩阵接收端
⑤: IR矩阵发射端
⑥: DB9 RS232接口
⑦: DIP拨码:用于EDID管理

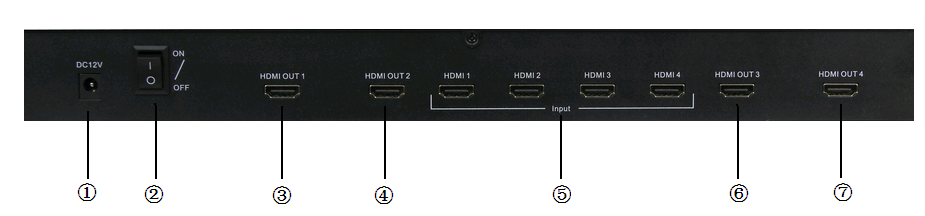

2.2矩阵前端面板如图3:
①: 12V输入电源
②: 电源开关
③: 输出口1
④: 输出口2
⑤: 输入口1~4
⑥: 输出3
⑦: 输出4

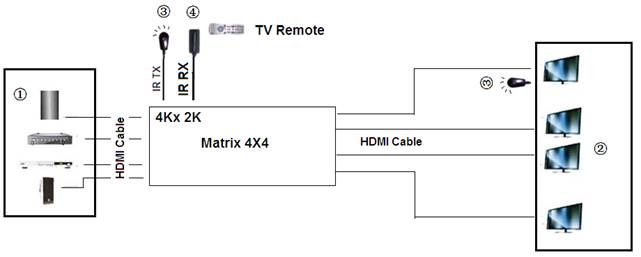

①是HDMI信号源输入4,通过HDMI电缆连接到HDMI矩阵4x4,连接HDMI矩阵通过HDMI电缆连接回到4个电视(②),4个红外发射器③,4个红外接收器④。通过电视遥控器靠近③红外接收器,你可以通过④瞄准电视IR接收端控制电视。同样,当③附近放置的信号源如dvd红外线接收器,你可以通过④瞄准控制dvd的dvd遥控器
