T7000-HK88 4K HDMI八进八出矩阵

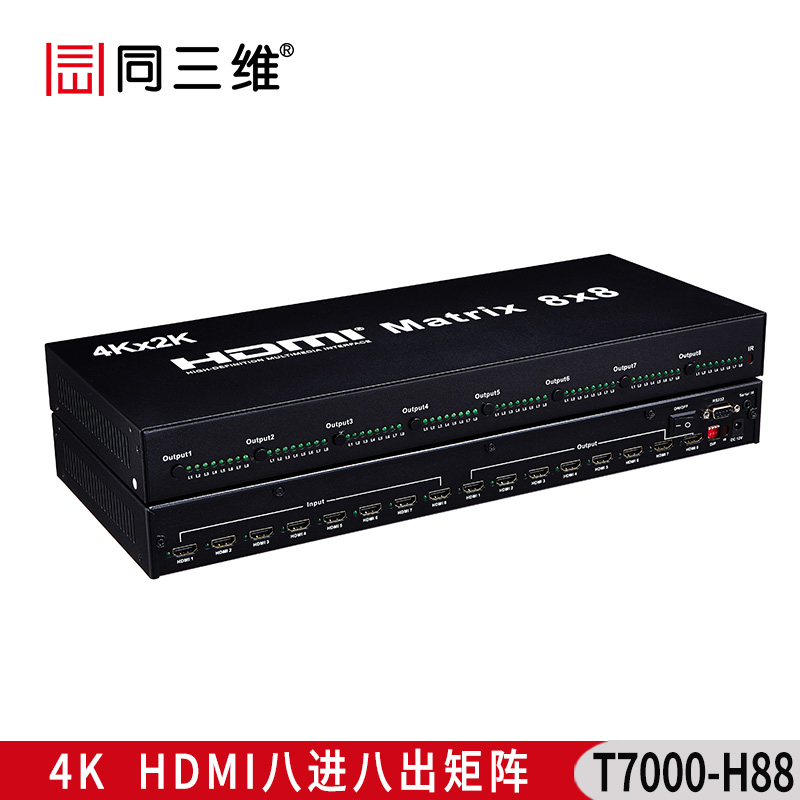

 同三维T7000-HK88 4K HDMI八进八出矩阵

 这款8x8 HDMI 矩阵可以把八个高清信号源与八个高清信号显示端同时连接起来。它可以很容易地将八路高清信号在八个兼容高清信号的显示器或投影机上自由切换、分配。

产品特点：

●   八路HDMI信号输入切换或分配到八个支持HDMI信号输入的显示设备上。

●   支持HDMI 1.4b和HDCP1.4

●   支持8/10/12/16 bit色深

●   最大支持3840x2160 30Hz

●   支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD

●   支持信号时序重整

●   使用AWG26 HDMI标准线缆，输入传输距离可达8米，输出传输距离可达8米

●   输入端可以通过红外线进行遥控切换，

●   通过RS-232控制和软件升级。

●   外置12V/5A电源

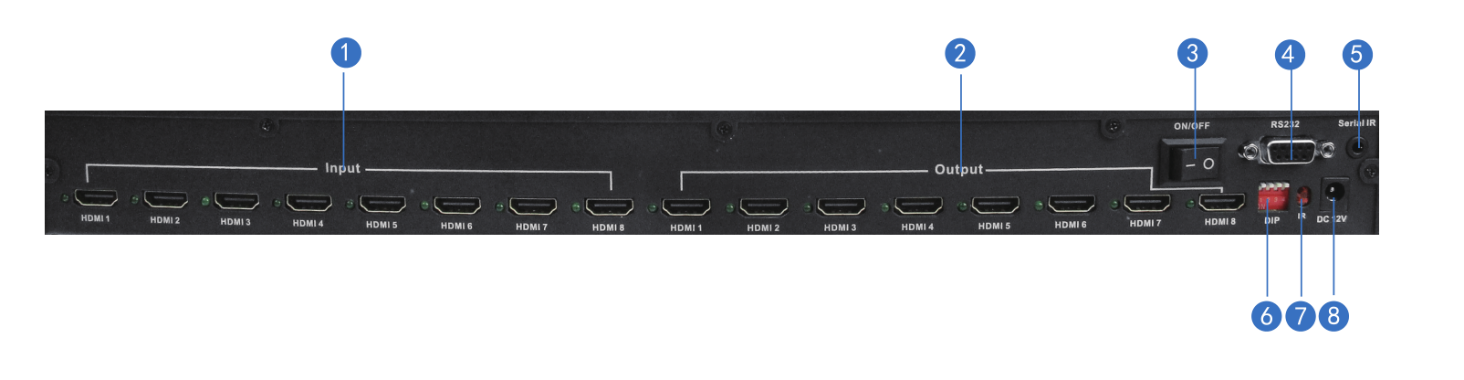

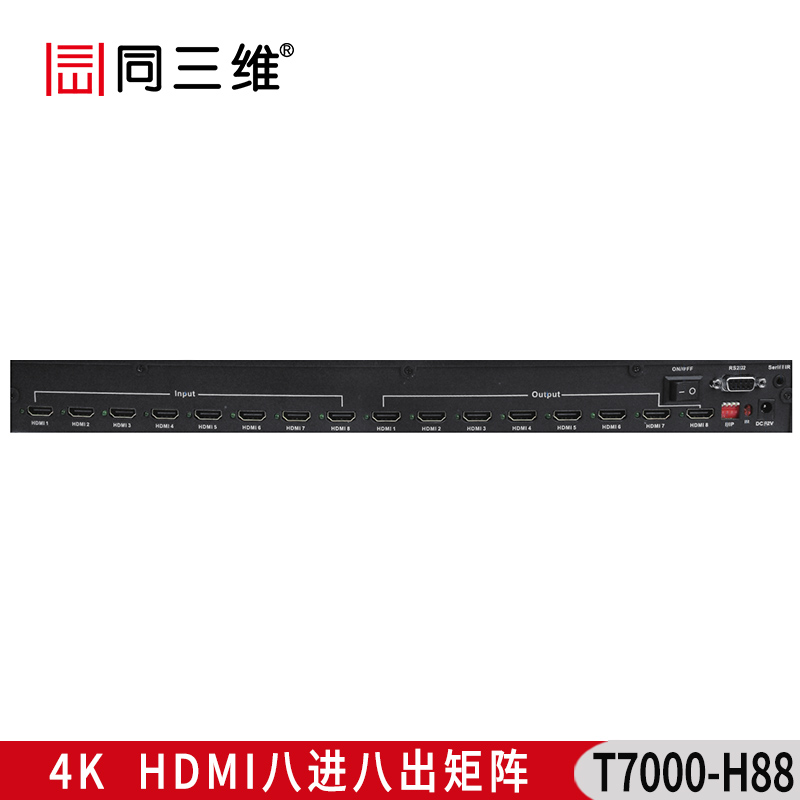

物理接口示意图

①: HDMI 1—HDMI 8 输入口

②: HDMI 1—HDMI8 输出口

③: 电源开关

④: 串口RS232

⑤: 红外延长

⑥: DIP：拨码开关，用于软件升级

⑦: IR : 用于对本机的红外遥控

⑧:DC 12V ：DC电源12V/5A

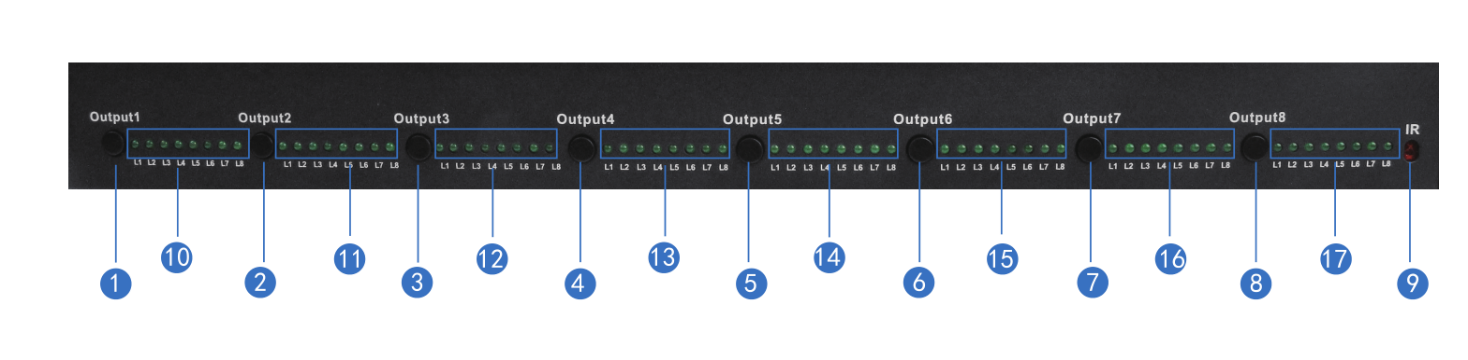

①: Output1: HDMI 输出1 的按键

②: Output2: HDMI 输出2 的按键

③: Output3: HDMI 输出3 的按键

④: Output4: HDMI 输出4 的按键

⑤ Output5: HDMI 输出5 的按键

⑥: Output6: HDMI 输出6 的按键

⑦: Output7: HDMI 输出7 的按键

⑧: Output8: HDMI 输出8 的按键

⑨ IR: 红外接收头

⑩------ ⒄  输入信号指示灯L1----L8

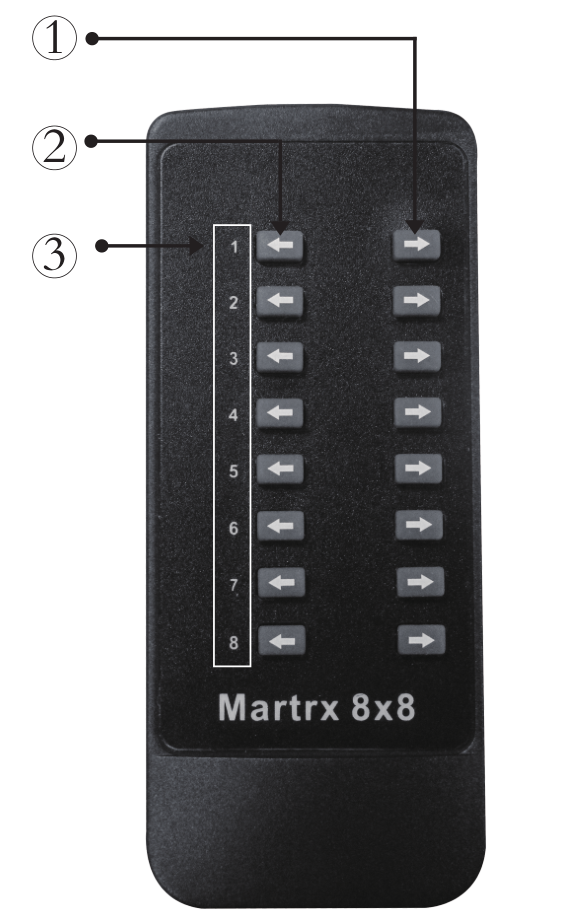

 IR 控制

①前移一个输入口

②返回到上一个输入口

③输出端口号

8x8矩阵支持IR控制，面板有8组控制按键用于8个输出口的切换控制，①、②用于循环前移或后退一个输入口。
