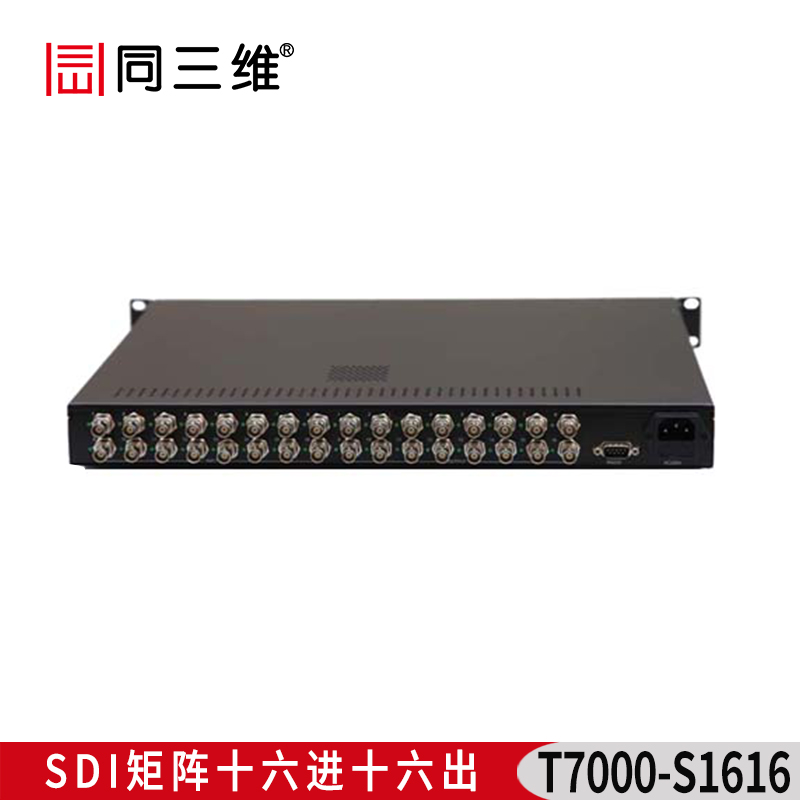

同三维T7000-S1616十六进十六出SDI视频矩阵产品说明:
产品说明:
用于HD-SDI信号切换和分配的设备,可将16路HD-SDI输入信号切换到16路输出通道中的任一通道上。其输入、输出端均为BNC接口。设备的每路输入端都设置了自动均衡和时钟再生功能,有效解决了由于长距离传输带来的信号幅度损失和时钟抖动的影响,确保输出的HD- SDI数字高清影像达到源端的品质。
产品简介:
3G HD-SDI数字矩阵兼容SMPTE259M/292M/344M/424M、DVB-ASI 270Mbps。支持SDI、DVB-ASI 、SD、HD等多种信号格式,可通过10Mb/s~3Gb/s码率的数字信号,自动均衡功能和时钟恢复功能保证信号的高质量传输。
提供多速率数据时钟恢复,适合143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、3Gb/s等码率,可以有效地去除长电缆造成的时钟抖动。
产品特性:
①兼容SMPTE259M/292M/344M/424M,支持DVB-ASI 270Mbps
②规模:8U机箱:128*128 128*64 128*32
4U机箱:64*64 64*32 64*8 32*32 32*16 32*8
1U 机箱:16*16 16*8 8*8 8*4 4*4,
③信号格式SDI,DVB-ASI
④自适应输入均衡控制
⑤时钟恢复功能
⑥具有外同步信号接口,使其在视频信号的场消隐期间切换
⑦掉电记忆功能,保证数据永不丢失
⑧前面板按键操作和RS232、红外远程操作
外型尺寸:
产品8 16路采用1U19英寸机箱
32 64路的采用4U插卡式19英寸机箱
128路采用8U19英寸插卡式机箱
技术参数:
视频格式:143Mbps/177Mbps/270 Mbps/360 Mbps/1.485Gbps/s/2.97Gbps/s
均 衡:Equalizes up to 120 meters of Belden 1694A at 2.97 Gbps
200 meters of Belden 1694A at 1.485Gbps or up to 400 meters of Belden 1694A at 270 Mbps
时钟恢复:支持143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、2.97Gb/s
阻 抗:75Ω
反射损耗:>18db 143MHz-2.97G
幅 度:800mv±5%
上升/下降时间:<270ps (20%~80%)
直流偏移:0V ±0.5
过 冲:<10%
连接形式:BNC
交流电:110-260VAC
功 率:<25W
