概述
TJ862系列主机定位于教育录播，主机集音频、视频、设备控制、录播、导播、编解码、视频会议终端、多方互动教学等一体化功能。通过自动导播或人工导播实现对接入的各路视频信号进行电影模式、资源模式录制。实现一体化的嵌入式实时导播、录制、交互功能。
.jpg)
.jpg)

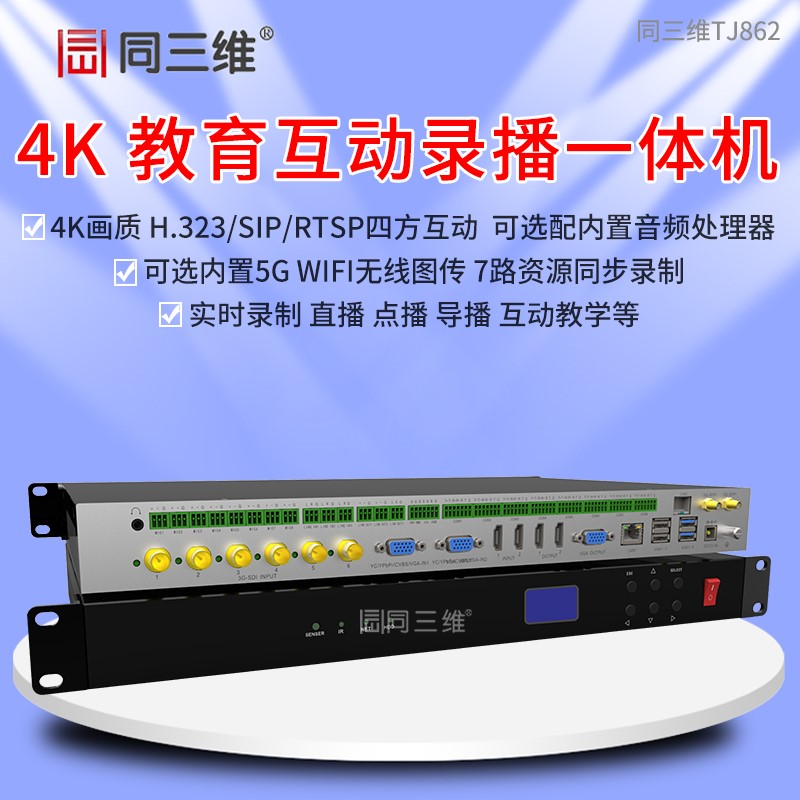

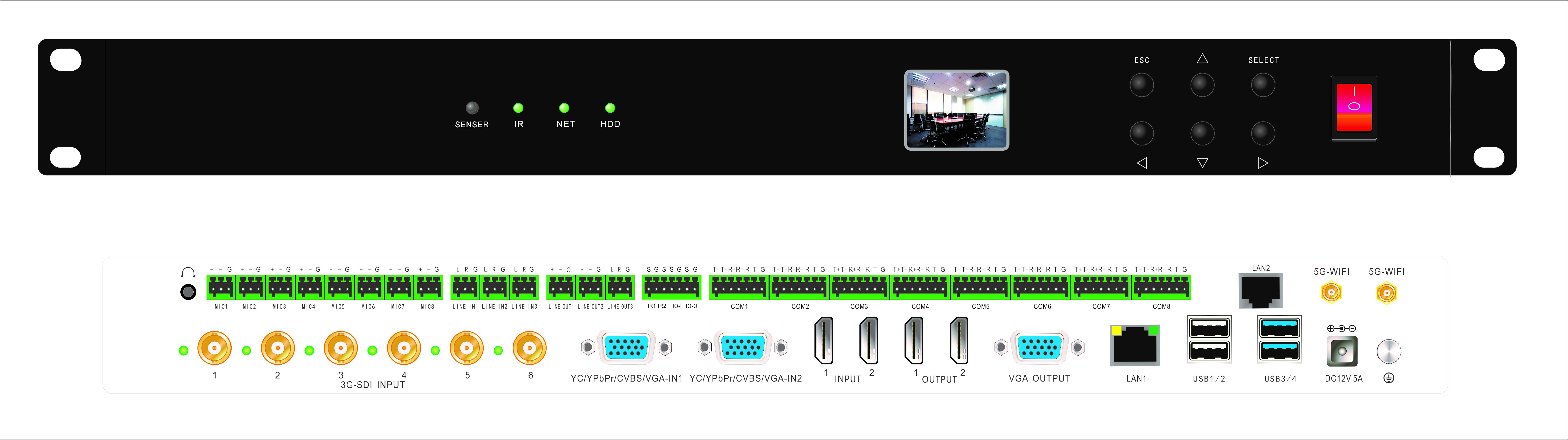

同三维TJ862 效果图

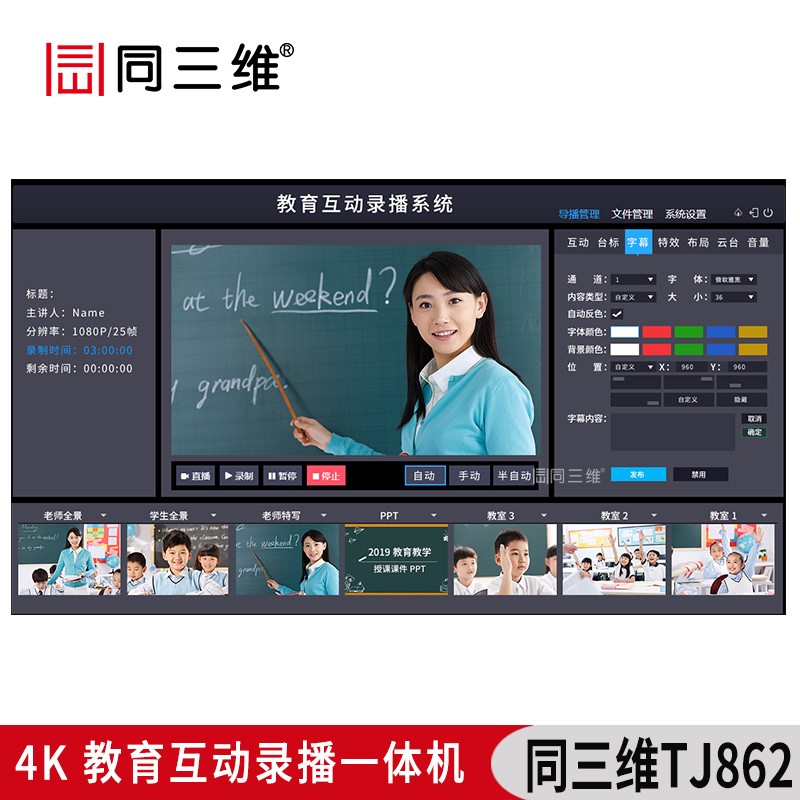

可视化操作界面
.jpg)
产品特点
n 高度集成：音频、视频、设备控制、录播、导播、编解码、视频会议终端、多方互动教学于一体。
n 高清画质：最高支持4K输入、输出、合成、编码。
n 音频处理器：内置数字音频处理器，支持反馈消除，回声消除，降噪抑制，自动增益，均衡等。
n 设备控制：支持RS232/485/IR/IO等控制接口。
n 高清录播： 4K超清录播，电影与资源模式多路同时录制。
n 视频会议终端：支持H.323/SIP协议远程交互应用。
n 内置MCU：支持4方MCU互动，可对接主流第三方MCU或视频会议终端。
n 图像合成：支持2路合成画面，提供2/4/6/8/自定议等多种模式选择。
n 流媒体协议：支持RTSP/ RTMP/ONVIF/H.323/SIP/TS/HTTP协议。
n 视频源格式：支持HDMI、DVI、VGA、SDI、YPBPR、CVBS信号输入，具备 EDID和HDCP管理。
n 系统架构：嵌入式硬件，系统稳定可靠，支持7*24小时连续工作。
n 可视化管理：支持B/S WEB，本地GUI管理及可视化操作。实现音视频直播，设备控制，维护及系统状态查询。开放式软件SDK接口方便二次集成开发。
硬件参数
1. 主机专为教育录播应用而设计的设备，集支持4K编码/输入/输出、四方互动教学、音频处理，视频矩阵，录播，控制，可视化操作等功能为一体。
2. 主机集录制、直播、点播、导播管理、存储、音视频切换等功能于单台设备内。
3. 主机采用嵌入式DSP纯硬件架构，Linux操作系统，7*24小时工作，设备高度1U。
4. 视频输入接口：10路物理接口。分别3G/HD-SDI输入6路、2路HDMI输入接口、2路VGA，支持VGA/YPBPR/CVBS信号；
5. 视频输出接口：3路高清输出，可实现2路不同画面输出，接口分别为 2路HDMI输出，最高支持4K画质； 1路VGA 1080P输出；
6. 音频接口：8路麦克风接入，自带48V幻象电源；3路立体声线路接入；3路线路输出、1路3.5mm耳机监听输出。
7. 控制接口：8路RS232、2路RS422/RS485、2路IO、1路红外IR接收2路发送、4路USB接口，其中1路支持USB3.0。
8. 网络接口：2路RJ45 LAN接口。
9. 编解码：1路4K编码或7路1080p30fps音视频编码，独立2路音频采集；3路1080p30fps音视频解码。
10. 编码格式：视频支持H.265/H.264可选；音频编码格式AAC/G.711。录制文件格式MP4。视频编码码流：56Kbps～16Mbps可调，音频采样率8-48HZ可调，音频编码码率8-320Kbps可调。
11. 画面合成：2路画面合成，提供2/4/6/8/自定义等多种模式选择，分辨率最高4K。
12. 内置音频处理器模块：内置数字音频处理器，支持反馈消除，回声消除，降噪抑制，自动增益，均衡等。
13. 流媒体协议：支持TCP/UDP/RTSP/RTP/RTMP/ONVIF/H.323/SIP/HTTP协议
14. 存储：标配2T硬盘，最大支持8T，具备7路码流实时存储能力，在设备网页及设备输出导播界面中具备对单个视频文件查看、下载、与删除等功能。
15. 环境参数：重量：≤ 4kg，功率：≤ 40W，尺寸：长：440mm、宽290mm、高45mm，温度：使用温度: -10℃ ~ +60°C; 温升：<20°C
软件参数
1. 嵌入式录播管理软件须内嵌主机中，基于B/S及本机HDMI/VGA视频输出GUI双管理操作界面架构，B/S兼容IE等浏览器。
2. 系统集视频预览视，视频切换、摄像机控制、音频控制、录播、导播、字幕和LOGO叠加、录制文件回放、系统设置等功能。
3. 视频预览：不少于7路高清视频的实时预览，支持本地视频，远程视频选择预览。
4. 录制方式支持人工手动，开机自动，定时录制等，支持电影模式、电影加资源模式两种。
5. 实时显示录制信息，包括：录制时长、视频分辨率、主机IP等信息、硬盘容量。
6. 导播支持手动、全自动模式，模式可以任意切换。
7. 主机自带不少于四点MCU，支持四方互动教学。支持SIP/H323/RTSP/RTMP等互动呼叫协议，具备呼叫端通信录管理，一键呼叫或挂断。
8. 支持与第三方视频会议多点控制单元MCU实现大规模互动教学应用。
9. 支持一键互联网二维码万人直播，在无需布署其它软件及平台的基础上，录播主机可实现互联网万人直播功能；
10. 软件自带点播功能，最大支持5个人同时点播主机录像。
11. 支持课程信息编辑管理、字幕发布、片头和片尾信息插入等功能。
12. 支持导播视频特效切换，具备擦除、淡进淡出等主流特效切换。
13. 支持远程FTP上传录制文件，可录制结束、定时等多种上传模式。
14. 录制文件音视频同步，满足第三方编辑软件的正常应用。
技术参数
硬件：
|
序号
|
模块
|
子项
|
参数
|
|
1
|
系统
|
嵌入式
|
linux-3.18.20，双核@1.4GHz，内存：2GB
|
|
2
|
音频
|
音频输入
|
8路MIC、3路立体声
|
|
音频输出
|
2路平衡、1路立体声、1路3.5监听
|
||
|
3
|
视频
|
视频输入
|
6路SDI、2路VGA、2路HDMI
|
|
视频输出
|
2路HDMI、1路VGA
|
||
|
4
|
控制
|
RS232
|
8路
|
|
RS485
|
2路
|
||
|
RS422
|
2路
|
||
|
IR
|
2路
|
||
|
IO
|
2路
|
||
|
网络
|
2路RJ45
|
||
|
USB
|
4路USB,其中1路USB 3.0
|
||
|
5
|
存储
|
硬盘
|
2T标准SATA硬盘
|
|
光驱
|
双USB外置光驱刻录
|
||
|
6
|
面板
|
1个1.5寸LCD显示屏，3个指示灯，1路红外学习
|
|
|
7
|
环境
|
满载功耗
|
≤39W，直流12V5A供电
|
|
净重量
|
≤4kg
|
||
|
机箱尺寸
|
长：440mm、宽290mm、高45mm
|
||
|
工作温度
|
工作温度: -10℃ ~ +55°C，温升：<20°C
|

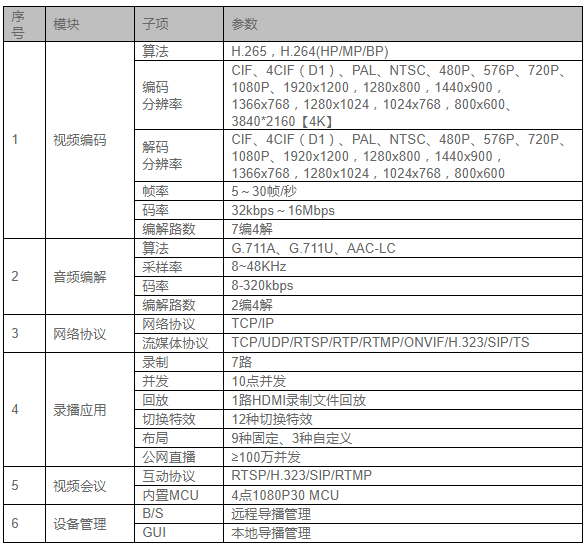

软件：
.png)

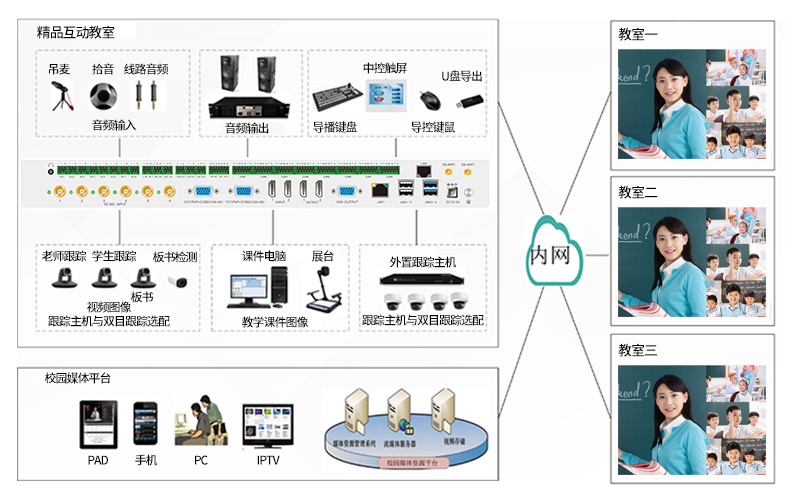

系统应用
.jpg)
系统安装
.png)
