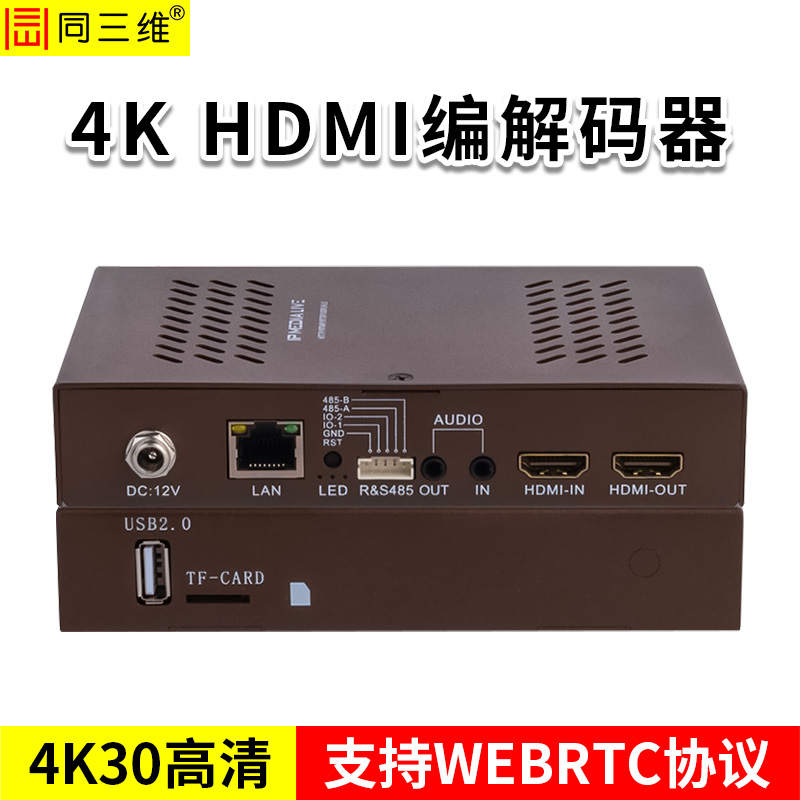

1路HDMI输入+1路3.5音频输入,1路HDMI输出+1路3.5音频输出,1个USB+1个TF卡槽,带RS485
支持4K30,支持2路解码+2路转码,可选配WEBRTC/NDI协议,可选配硬件WEBRTC解码,编码、解码、转码、导播、录制多功能一体,1路编码+2路解码生成合成画面编码生成网络流
产品简介:
T80004EHH-4K30W 超清编转解互动终端是同时具备编码、解码、转码、导播四位一体的音视频通信终端产品,该产品可实现多路音视频信号双向互动传输。支持高达2路1080P的IP信号解码,支持1路4K30HDMI视频输入编码,支持2路1080P高清转码,支持3路画面简易导播,支持1路HDMI本地环出。编码输出双码流H.265/H.264格式,音频MP3/AAC/G711格式。编码码率可调,画面质量可控制。支持HTTP/RTSP/RTMP/UDP/RTP等协议传输。主码流支持4K@30帧编码,副码流支持1080P@60帧编码。
性能优势:
四位一体多功能,多种工作模式可自定义选择
| 编码、解码、编码+解码(同编同解)、转码、导播五种工作模式可以选择
| 支持编码画面、转码画面、导播画面后台预览
| 支持编码、转码、导播转态及地址跟踪显示
Ø 编码模式
| 标配SNLP协议,实现广域网超低延时100~200ms跨网传输音视频
| 支持1路HDMI信号4K 30帧同时采集编码输出
¿ 支持H.265、H.264编码格式,1路HDMI均支持双码流编码,同时编码2种不同协议/分辨率/帧率等各种参数的视频流输出
| 支持HTTP、RTSP、RTMP、UDP、单播、RTP、SRT、Onvif、SNLP、NDI、私有协议,一键启用/禁用
| 支持RTSP认证,后缀可定义,UDP/TCP传输、音视频/纯视频/纯音频输出模式、G.711开关可选
| RTMP支持域名访问或地址访问推流,音视频/纯视频/纯音频输出模式可选,支持认证加密
| 支持智能编码开启/禁用
| 支持编码分辨率列表选择或自定义输入
| 支持TS流PID数值隐藏或开启,支持Buffer Mode数值调节
| 支持PMT、Transport、Stream、Program四种ID配置、支持SDT name 自定义
¿ 支持中英文OSD,图片叠加,XY轴,字体可设置,支持添加图片logo
Ø 解码模式
| 支持SNLP协议解码,配套SNLP设备使用,实现广域网超低延时100~200ms跨网传输音视频
| 支持2路视频流同时解码,单路最高1080P 60帧
| 支持HTTP、RTSP、RTMP、UDP组播、单播、RTP、SRT、SNLP、NDI、私有协议解码
| 支持H.265、H.264解码
| 支持解码模式URL、SDK可选
| 支持1、2解码分屏显示
转码模式
| 支持2路视频流同时转码,2路1080P
| 支持H.265、H.264互转
| 支持HTTP、RTSP、RTMP、组播、单播、RTP、SRT、Onvif、NDI协议互转
| 转码输出配置及参数同编码模式下一致
导播模式
| 支持最高3路画面导播切换,支持最高3路画面叠加画中画导播输出
| 支持2路音频混音输出,每路画面支持2路音频混音叠加
| 画面叠加支持画面坐标位置可调,画面尺寸可调
| 导播输出配置及参数同编码模式下一致
强大的流媒体服务功能,支持目前行业通用主流协议:RTSP/RTMP/UDP/SRT/Onvif等等
◆ 支持Web浏览器网页端网管登录
◆ 支持HTTP/HTTP-FLV/HLS/RTSP/RTMP推流/UDP/ONVIF/SRT/NDI/RTP/单播/组播等多种国际通用的流媒体服务协议。
◆ 支持双码流输出,主码流高达3840*2160P30FPS的视频编码,子码流支持1080p60FPS的视频编码,输出分辨率可自定义。
◆ 支持搭建小型局域网分发系统,5-7台显示终端拉流播放
◆ 嵌入式硬件编码,支持嵌入式解码
◆ 支持私有协议传输
◆ 可与Wowza/FMS/RED5等流媒体服务器兼容,配合流媒体服务器推送直流,实现视频直播
提供更可靠的加密传输方式,多种加密方式可选
◆ 支持Web浏览器网页端网管登录加密功能
◆ 支持RTMP上传添加用户名及密码功能,RTSP支持开启认证添加用户名及密码加密功能
集成度高,多码流,本地监看功能
◆ 嵌入式硬件编码,支持嵌入式解码
◆ IE网页预览播放,满足不同平台和系统应用,XML数据交换技术,轻松对接台。
◆ 支持2种码流输出,2种不同网络协议同时传输,支持多种分辨率/码率可调
◆ 支持视频实时环出功能,无延时本地直播监看
◆ 多路视频信号同步采集:同时两路HDMI编码,多路IP信号解码分屏输出,支持多路导播模式
◆ 更便捷更智能的导播:支持导播画面本地监控,电脑飞屏
◆ AAC音频编码,44.1K采样,还原纯净音质
◆ 支持1路3.5mm独立音频采集输入
带宽适应性强,低带宽网络环境稳定传输高清、低延时、无卡顿的音视频信号
◆ 嵌入式芯片及H.265/H.264视频编码技术,结合图像增强技术处理,实现低码率编码确保高清
画质输出,编码后分辨率可调节
◆ 更宽的可调码率,16Kbit/s~32Mbit/s可调,支持码率控制CBR/VBR
◆ 支持DHCP自动获取IP(默认关闭,部分电脑防火墙会阻隔)
◆ 传输方式支持TCP、UDP、1000M(全双工模式),支持DHCP功能
存储录制功能
◆ 支持U盘(FAT-32和exFAT格式)录制TS流,支持TF卡录制存储
低功耗,散热低,支持7*24h不间断运行工况
◆ 低功耗电源设计
◆ 支持WEB中英文网页访问,更改密码,支持局域网远程管理(WEB)
◆ 支持一键还原及版本升级和远程维护,支持一键恢复默认配置
◆ 支持无视频信号编码,设置完成立即生效,无需重启;支持机顶盒解码
规格参数:
规格 |
参数 |
|
产品型号 |
T80004EHH-4K30W |
|
接口 |
输入 |
HDMI-in、3.55mm-in |
输出 |
HDMI-out、3.55mm-out |
|
通讯接口 |
RS-485/RJ100M/1000M自适应以太网口 |
|
重置 |
RST按钮 |
|
状态 |
LED指示灯 |
|
视频编码 |
编码分辨率 |
3840*2160、1920x1080、1280x720、960*540、850*480、720*576、720*480、640*480、640*360等分辨率 |
编码标准 |
H.264、H265可调 |
|
关键帧间隔(帧) |
5-200可调 |
|
视频比特率(kbit) |
32-32000可调 |
|
码流控制 |
cbr/vbr可选 |
|
编码级别 |
Baseline profile/Main profile/High profile |
|
解码分辨率
|
1920*1080、1280*1024、1440*900、1280*800、1366*768、1024*768、1280*720、800*600、720*576、720*480 |
|
视频码率 |
CBR/VBR码率控制 16KBIT/S~32MBIT/S 可选 |
|
视频打包方式 |
FFMPEG |
|
视频帧率 |
4K@30帧/1080P60帧 可调 |
|
音频编码 |
OSD |
文字,图片(bmp) |
音频编码 |
MP2、MP3、AAC(LC/HE)、AAC++、G.711(RTSP)、OPUS 可选 |
|
音频码率 |
24Kb/s~320Kb/s |
|
采样率 |
44100、48000可选 |
|
系统 |
网络流 |
支持HTTP、HTTP-FLV、RTSP(ONVIF)、RTMP、HLS、UDP、组播、单播、SRT(拉流)、私有协议、NDI(选配)、SNLP |
配置管理 |
支持IE配置、远程升级 |
|
录制 |
TS标准流、支持TF录制(FAT-32、exFAT)、支持循环/非循环录制模式 |
|
通用 |
电源 |
12V |
功耗 |
5W |
|
尺寸 |
100mm x118mm x 40mm(长x宽x高) |
|
工作温度 |
-20℃+60℃ |
|
工作湿度 |
<90%,无冷凝 |
|
重量 |
0.3KG |
|
我公司保留对产品参数调整权利,如有疑问请联系我们核对 |
连接示意图:
