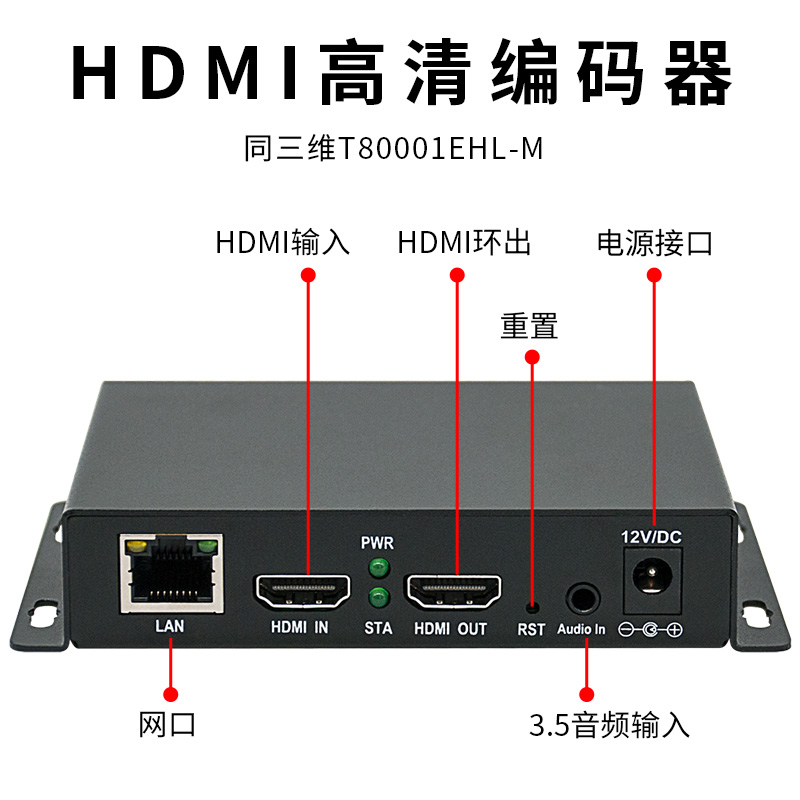

1路HDMI输入和1路HDMI环出，1路3.5音频输入，高清1080P30

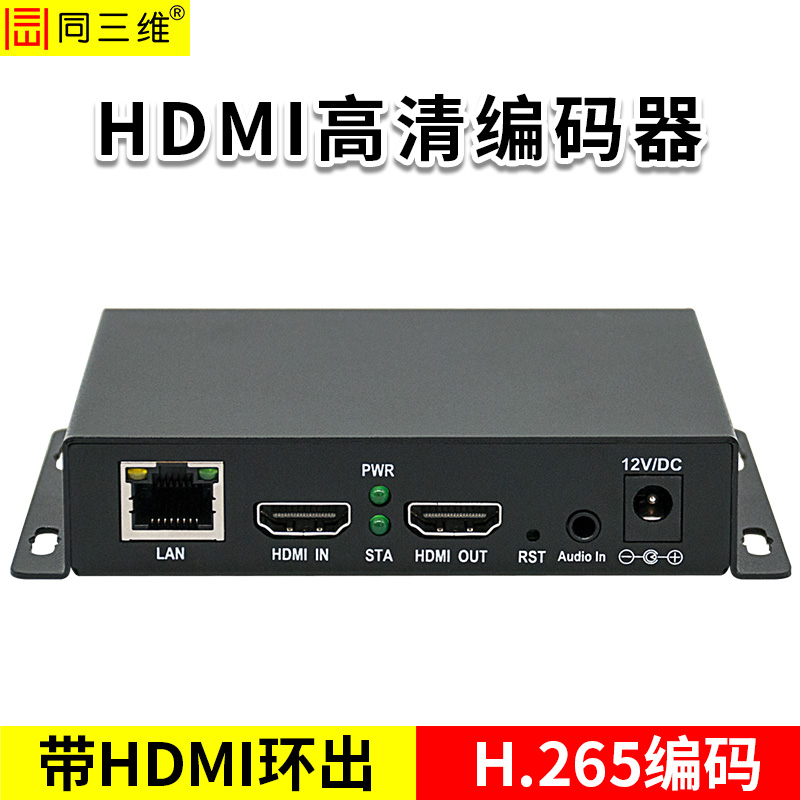

【产品型号】 同三维T80001EHL-M
【系列介绍】
HDMI高清迷你编码器（采集盒）是一款专业的高清音视频编码产品，通过占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264/MJPEG编码格式，能够同时对视频和音频进行编码。它支持输出TS双码流设计，可以根据需要设置每一路输出码流的分辨率。该设备具有高度集成、低成本的优势，在各种数字电视播出系统中得到广泛应用。
【主要特征】
l 支持一路HDMI本地环出
l 可支持同时输出2路流
l 无需接入视频，可只编码音频
l 支持WEB在线预览
l 全面支持ONVIF/GB28181协议，可接入NVR安防平台
l 采用标准H.265/H.264/MJPEG编码
l 音频编码支持MP3/AC3/AAC/G.711
l 音频支持左右声道，音量大小可调节
l 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
l 网络接口采用100M全双工模式
l 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
l 输出视频流格式：TS/VES/AES流等
l 包含镜像翻转功能，支持水平、垂直、水平+垂直翻转
l 支持WEB操作界面，可选择中英文配置界面，并且可以修改密码
l 支持网络远程管理和升级
l 支持主流和副流的多协议多码流输出
l 支持自定义输出分辨率、图像缩放和旋转
l 支持局域网LAN和广域网WAN传输
l 支持中文、英文和图片OSD，可调节字体大小，支持滚动字幕和马赛克水印
l 支持DHCP自动获取IP地址
l 支持配置文件的一键备份、导入，以及一键恢复出厂设置
l 提供免费的API协议文档，便于二次集成开发
l 支持输出流加密
【应用范围】
l 网络电视高清采集系统
l 数字标牌高清流服务器
l 网络会议系统视频采集
l 代替高清视频采集卡
l 酒店宾馆有线电视系统
l 手术室直播、录播系统
l 教育教学直播、录播系统
l 数字法庭高清直播、录播系统

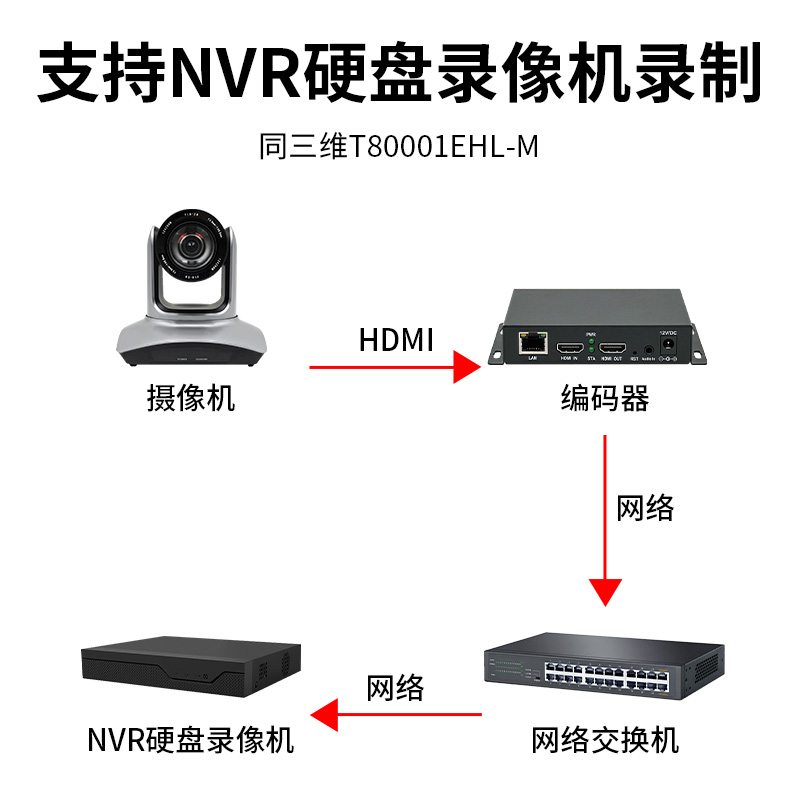

l 接入网络监控平台，支持录播

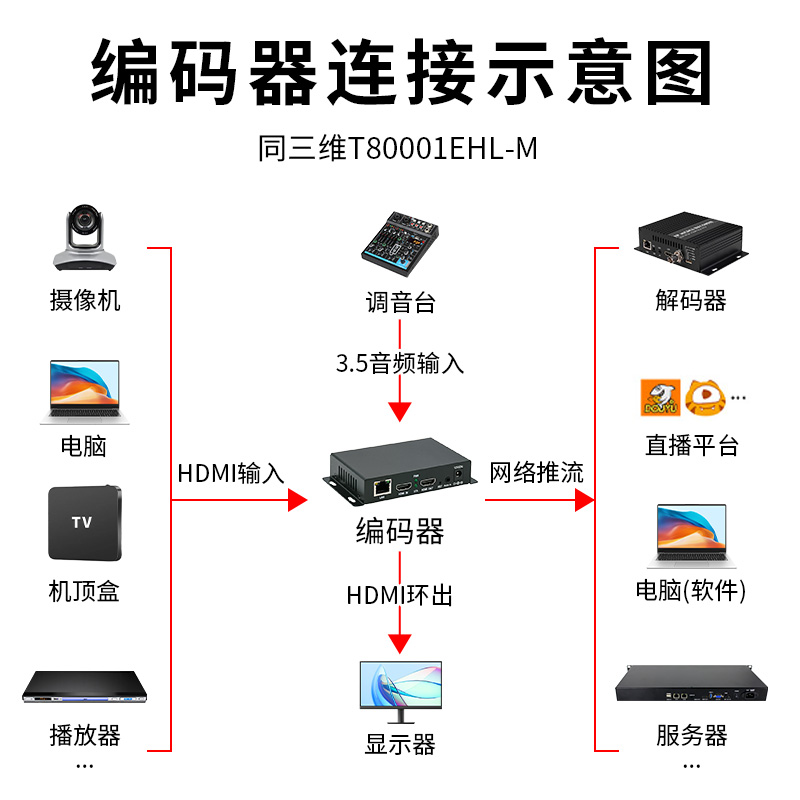

【连接示意图】
【产品参数】
|
产品型号 |
HDMI高清迷你编码器 同三维T80001EHL-M |
|
|
视音频 输入输出 |
视频输入 |
1路HDMI视频输入 |
|
输入分辨率 |
1080P、1080i、720P、1600x1200、1400x1050、1440x900、1280x1024、1280x960、1280x800、1024x768、800x600、720x576等常规分辨率 |
|
|
音频输入 |
1路HDMI内置音频、1路3.5mm模拟音频输入 |
|
|
视频输出 |
1路HDMI视频输出 |
|
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码、H.264 Baseline Profile编码、 |
|
编码后尺寸 |
1920x1080、1280x720、1024x576、960x540、850x480、720x576、720x540、720x480、720x404、704x576、640x480、640x360等默认输入分辨率 |
|
|
视频码率 |
码率控制：CBR/VBR，可调节范围为16Kbps至20Mbps |
|
|
视频帧率 |
≤60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3/AC3/G.711可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络参数 |
网络接口 |
1个RJ45 100M自适应以太网口 |
|
网络协议 |
支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP、组播、单播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF、GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
12V/DC 1A |
|
功耗 |
<3W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|

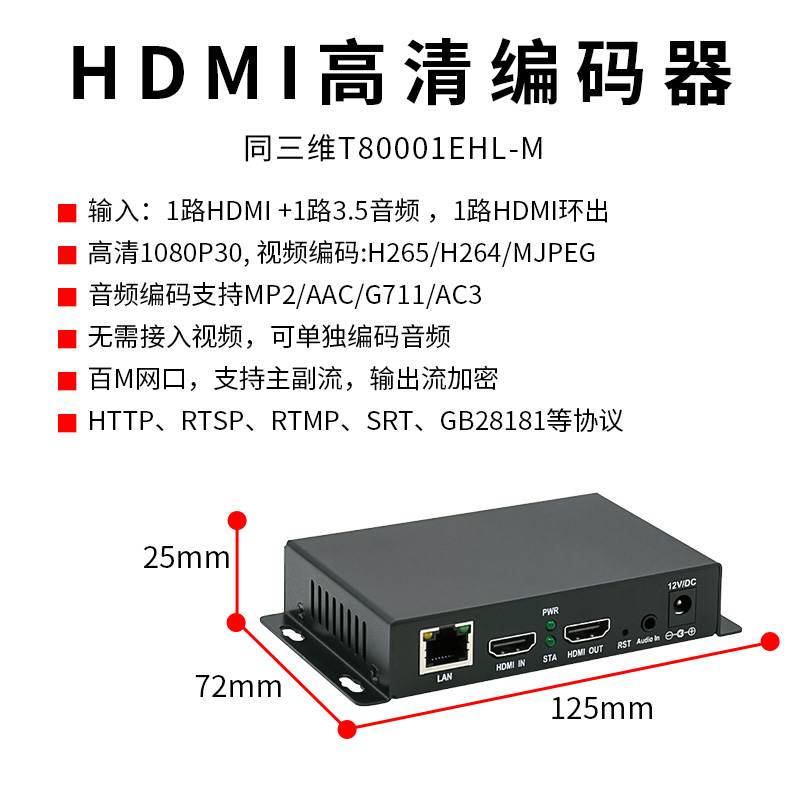

尺寸（长x宽x高） |
125*72*25mm |
|
|
重量 |
0.2kg |
|
